性能特點與技術參數

設備性能說明：

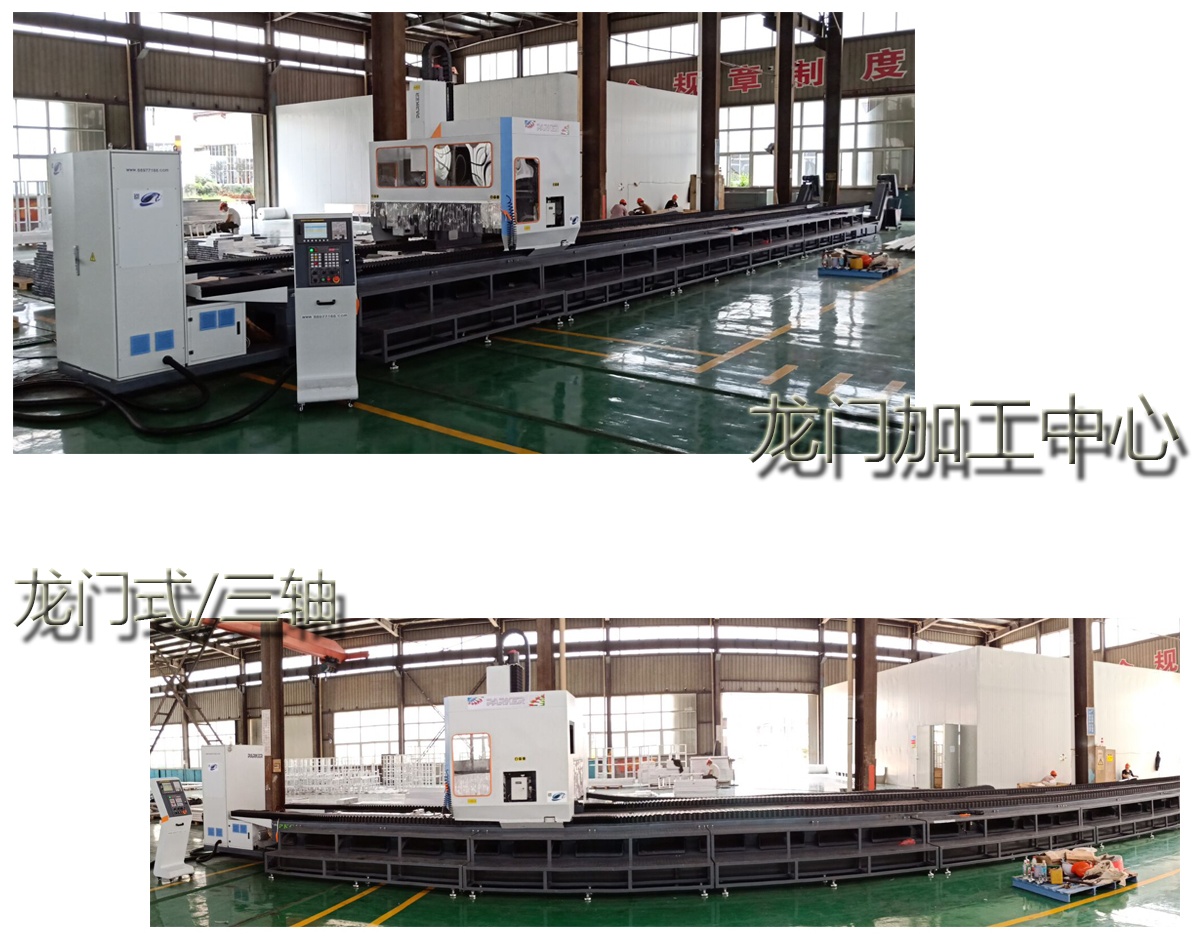

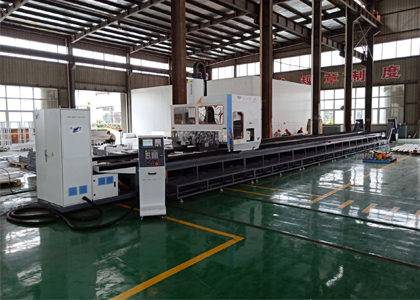

1.采用龍門框架式結構，運行更平穩，提高了機床的加工剛性。
2.適應于各種鋁、PVC、工業型材等復雜零件的加工。可實現工件一次裝夾自動完成銑削、鉆孔等多工序加工。
3.采用進口知名品牌、便于操作的高端數控控制系統。
4.采用高品質的進口伺服電機、滾珠絲杠、直線導軌副及軸承等機構以確保設備具有較高的加工精度。高穩定性，可靠性。進給移動經預拉伸保證加工精度的穩定

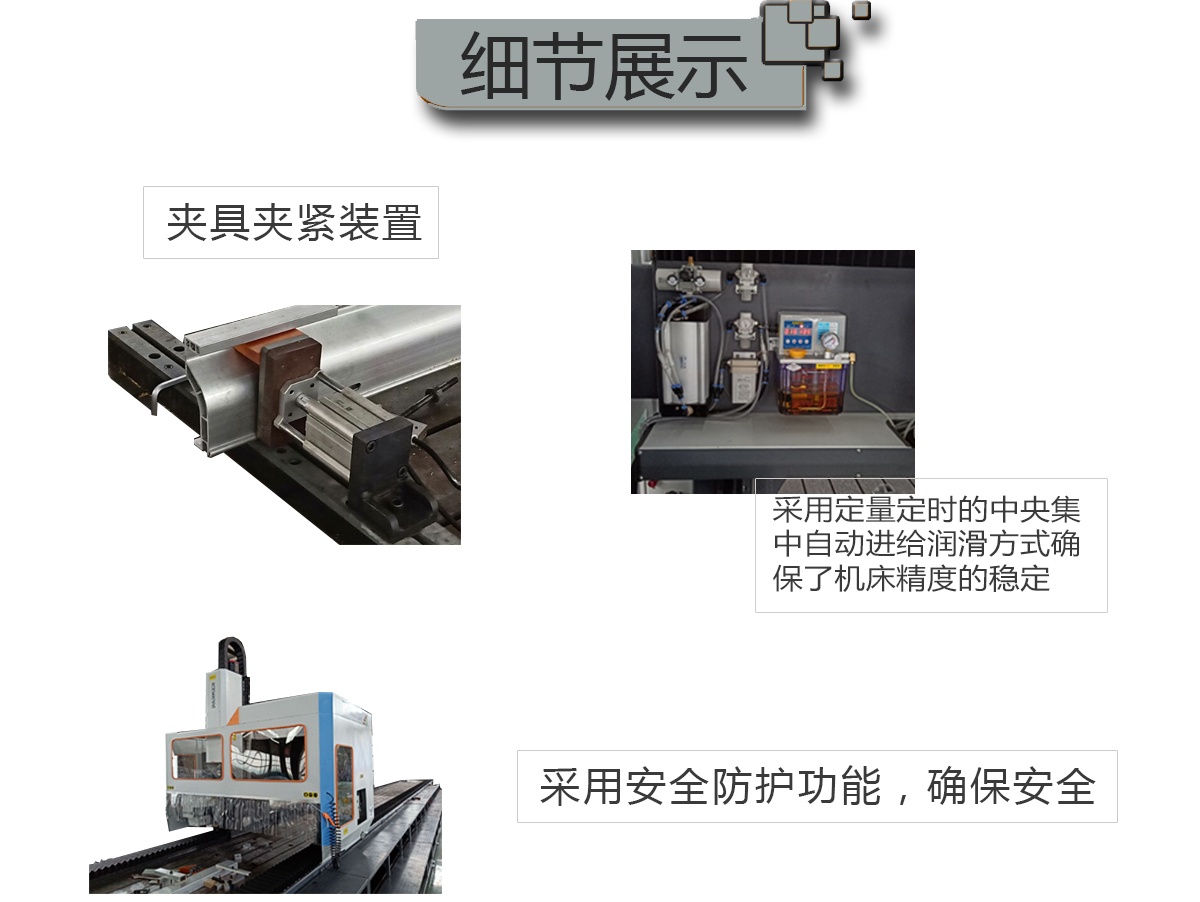

5.采用定量定時的中央集中自動進給潤滑方式確保了機床精度的穩定。
6.采用進口的雷尼紹干涉儀檢測，補償機床的精度。
7.采用安全防護功能，確保安全。

技術參數

	行程 STROKE
	X軸行程（Stroke for X axis）	18000mm
	Y軸行程（Stroke for Y axis）	1000mm
	Z軸行程（Stroke for Z axis）	650mm
	主軸 SPINDLE
	主軸轉速（Spindle Speed）	18000 RPM
	主軸錐孔（Spindle Taper）	ISO30
刀庫 TOOLS
刀庫款式（Tools Changer Format）	派克專利
刀庫容量（Capacity Of Tools Magazine）	12
相鄰換刀時間（Tool Change Time）	2.3秒（2.3 sec）
移動速度 MOVING SPEED
X軸移動（X Axis Moving Speed）	80m/min
Y軸移動（Y Axis Moving Speed）	60m/min
Z軸移動（Z Axis Moving Speed）	40m/min
X/Y/Z進給速度（X/Y/Z Feeding Speed）	1-6000mm/min
馬達功率 POWER OF MOTOR
主軸驅動馬達（Spindle Driven Motor）		7.5 kw
X/Y/Z驅動馬達（X/Y/Z Driven Motor）		3.0 kw

潤滑冷卻系統 LUBRICATING SYSTEM
潤滑系統（Lubricating System）	集中自動潤滑
冷卻系統（Cooling System）	微量潤滑冷卻/噴水冷卻（Water Cooling System）
精密度 PRECISION
X 軸定位精度（Position Precision Of X Axis）	±0.1 mm （全行程）
Y/Z 軸定位精度（Position Precision Of Y /Z Axis）	±0.02 mm
重復定位精度（Repeating Position）	±0.02 mm
機械規格 SIXE OF MACHINE
電源（Power Supply）	AC 380V 50Hz
總功率（Power）	20KW
氣壓需求（Air Pressure）	0.5MPa – 0.8MPa
工作臺（staging）	T型槽
高度（Height）	2600 mm （運輸時Z軸調低，高度會降低）
重量（Weight）	定制設備以實際成品為準
占地面積（Area）	21500mm×2600mm×2700mm（機型含鏈板式排屑機尺寸）
零部件使用品牌及規格 MAIN COMPONENT CONFIGURATION
操作系統（Operation System）	FANUC 0I MF SYSTEM
伺服電機（Serve Motor）	FANUC β系列
主軸電機（Spindle Motor）	意大利 HSD 7.5KW，高轉速18000 RPM
刀庫（Tools Magazine）	派克專利12把刀庫
導軌（Guide Rails）	日本 THK
軸承（Bearings）	日本 NSK
絲桿（Ball Screw）	臺灣 TBI C5
手輪（Hand wheel）	臺灣遠詹
電氣件（Electrical Parts）	法國施耐德 Schneider
氣動元件（Pneumatic Components）	臺灣 AIRTAC
減速機（Reducer）	臺灣 ATG
水泵電機（Water Pump）	上海至寶
導軌潤滑系統（Guide Rail Lubrication System）	廣東寶騰
