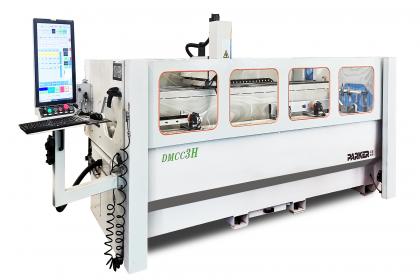

門窗型材高速鉆銑中心 DMCC3H適用各種鋁門窗及幕墻型材的安裝孔、流水槽、鎖孔、形孔、端銑及攻絲等加工工序。采用德國PA控制系統，智能的數控系統和簡潔直觀的人機界面使操作更加方便快捷?？尚D工作臺能夠在-90°、0°和+90°三個位置間任意轉換，實現一次夾裝可完成三個面的銑削加工。
【設備功能介紹】（STANDARD FUNCTION）
◆ 適合各種鋁合金門類、窗類鋁材及專用鋁型材的各類工藝孔、槽的銑削加工；
◆ 整機一體化床身，采用超厚鋼材特殊焊接工藝處理，經過燜火和酸洗磷化時效處理，定型鋼性好，消除內應力；
保證長期精度及床身穩定型，整機全防護工藝，有效保證操作人員的安全；
◆ 采用高精密直線導軌副、滾柱絲杠、齒輪齒條及進口伺服電機，保證運動平穩，具有較高的定位及加工精度；
◆ 采用原裝意大利HSD高速精密電主軸，轉動穩定噪音小，切削能力強；
◆ 采用高端新代數控 SYNTEC CNC精密控制系統，更加適合復雜工藝加工，可以進行鉆孔、銑、削等工藝加工；
智能化的機代碼數控系統、通用性強，簡潔直觀的友好人機界面，適合復雜工藝，操作方式方便、快捷靈活，更易上手；
◆ 可旋轉工作臺，工作臺可以一次進行+90°，0°，-90°的自動旋轉，可實現一次夾裝完成三個面的銑削加工；
◆ 整機采用高精度雷尼紹激光干涉儀進行精度檢測，有效提高精度使用壽命，采用氣動專用夾具，確保材料夾緊的穩定型；
◆ 左右兩側擋板預留空間，方便超長材料的放入和銑削加工；
◆ 采用自動門全防護及底部托盤廢料收集，具有較高的安全性，有效進行鋁屑收集，提升工作環境的清潔度；
◆ 采用美國SAGELY植物油自動噴霧微量冷卻系統，無色無味，環保干凈，有效提高刀具壽命，無毒無污染；
【設備技術規格】（SPECIFICATION）
| 設備X/Y/Z軸行程 STROKE | ||
| X軸行程（Stroke for X axis） | 3200mm | |
| Y軸行程（Stroke for Y axis） | 300mm | |
| Z軸行程（Stroke for Z axis） | 200mm | |
| 精密主軸 SPINDLE | ||
| 主軸轉速（Spindle Speed） | 18000 RPM | |
| 主軸平衡等級（Spindle Balance Grade） | G1（ISO1940） | |
| 安裝方式（Installation Mode） | 垂直立式 | |
| 主軸錐孔（Spindle Taper） | ISO30 | |
| 移動速度 MOVING SPEED | ||
| X軸移動（X Axis Moving Speed） | 140m/min ★★★★★ | |
| Y軸移動（Y Axis Moving Speed） | 75m/min ★★★★★ | |
| Z軸移動（Z Axis Moving Speed） | 75m/min | |
| X/Y/Z進給速度（X/Y/Z Feeding Speed） | 0~2000mm/min | |
| 功率 POWER OF MOTOR | ||
| 整機功率（Total Power ） | 7.5 kw | |
| 主軸驅動馬達（Spindle Driven Motor） | 4.5 kw | |
| X/Y/Z驅動馬達（X/Y/Z Driven Motor） | 0.85kw、0.75kw、0.75kw | |
| 潤滑冷卻系統 LUBRICATING SYSTEM | ||
| 導軌潤滑系統（Lubricating System） | 寶騰（BAOTENG） | |
| 冷卻系統（Cooling System） | 美國SAGELY植物油自動噴霧微量冷卻系統 | |
| 精密度 PRECISION | ||
| X 軸定位精度（Position Precision Of X Axis） | ±0.05mm | |
| Y/Z 軸定位精度（Position Precision Of Y /Z Axis） | ±0.02 mm | |
| 重復定位精度（Repeating Position） | ±0.02 mm | |
| 機械規格 SIXE OF MACHINE | ||
| 電源（Power Supply） | AC 380V 50Hz | |
| 氣壓需求（Air Pressure） | 0.5MPa – 0.8MPa | |
| 重量（Weight） | 約 3000Kg | |
| 工作臺夾具數量（Quantity Of Clamp） | 4 套 | |
| 夾具移動方式（Clamp Moving Type） | 手動（Manual） | |
| 自動門移動方式（Automatic Door Moving Type） | 垂直自動升降式（Automatic Vertical Lifting） | |
| 設備運行環境溫度（Working Temperature） | 約3°~42°攝氏度 | |
| 設備運行環境相對濕度（Working Humidity） | 約25%~70% | |
| 外形尺寸（Area） | 4525mm×1630mm×1970mm | |
| 變壓器規格（Transformer） | 10KVA | |
| 接地電阻（Grounding Resistance） | ＜10Ω（單獨接地，不許串聯接地） | |
| 零部件使用品牌及規格 MAIN COMPONENT CONFIGURATION | ||
| 操作系統（Operation System） | 臺灣新代SYNTEC CNC高端精密控制系統 | |
| 伺服電機（Serve Motor） | 日本安川 | |
| 主軸電機（Spindle Motor） | 意大利 HSD | |
| 導軌（Guide Rails） | 日本 THK | |
| 軸承（Bearings） | 日本 NSK | |
| 齒輪齒條（Rack） | 臺灣 KH精磨級高精度級別 | |
| 絲桿（Ball Screw） | 臺灣 TBI | |
| 低壓電氣元件（Electrical Parts） | 法國 施耐德 Schneider | |
| 氣動元件（Pneumatic Components） | 臺灣 AIRTAC 亞德客 | |
| 總電源開關（Power Switch） | 法國 施耐德 Schneider | |
| 通信電纜（Electric Cable） | 德國 易格斯 柔性電纜 | |
| 繼電器（Relay） | 法國 施耐德 Schneider | |
| 斷路器（Breaker） | 法國 施耐德 Schneider | |
| 減速機（Reducer） | 臺灣 ATG | |
| 手輪（Hand Wheel System） | 臺灣 遠詹 | |
| 導軌潤滑系統（Lubricating System） | 廣東 寶騰（BAOTENG） | |
| 冷卻系統（Cooling System） | SAGELY植物油自動噴霧微量冷卻系統 | |
備注：實際產品因供應商提供產品的升級及設計過程實際需要會出現與圖片和配置有些許差別，請具體以產品實物為準。
